Bridge Tooling Service: Od prototypowania do produkcji

Norck: Szybkie narzędzia mostkowe do precyzyjnego formowania wtryskowego

Norck dostarcza szybkie, wysokiej jakości narzędzia mostkowe dla wymagających branż, w tym lotnictwa, obrony, robotyki, przemysłu, motoryzacji, elektroniki, energii, sprzętu i produktów konsumenckich. Nasi doświadczeni inżynierowie i najnowocześniejsze urządzenia zapewniają wyjątkową dokładność, szybką realizację i konkurencyjne ceny dla potrzeb formowania wtryskowego.

Możliwości:

  • Projektowanie i produkcja narzędzi pomostowych: Zoptymalizowane pod kątem szybkiej iteracji i serii przedprodukcyjnych.
  • Oprzyrządowanie aluminiowe i miękkie: Ekonomiczne, szybkie rozwiązania do prototypowania i produkcji nisko- i średnioseryjnej.
  • Walidacja i testowanie form: Zapewnienie optymalnej wydajności formy przed przystąpieniem do produkcji oprzyrządowania.
  • Pomoc w projektowaniu dla produkcji (DFM): Optymalizacja projektów pod kątem wydajności formowania wtryskowego.
  • Wsparcie w zakresie oprzyrządowania produkcyjnego: Płynne przejście do produkcji wielkoseryjnej.

Dlaczego Norck?

  • Zaangażowanie w jakość: Rygorystyczna kontrola jakości dla niezawodnych części formowanych wtryskowo.
  • Wiedza inżynierska: Dogłębne zrozumienie tworzyw sztucznych, projektowania narzędzi i procesów produkcyjnych.
  • Ekonomiczne rozwiązania: Konkurencyjne ceny zarówno dla prototypów, jak i wielkości produkcji.

Co to jest Bridge Tooling?

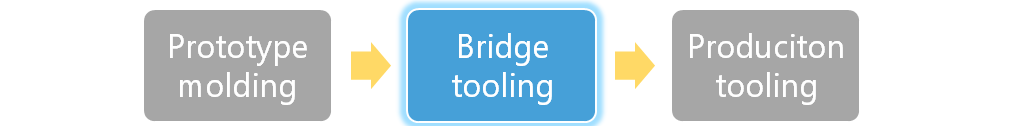

Istnieją głównie trzy oprzyrządowania stosowane w projektach wtryskowych: oprzyrządowanie prototypowe, pomostowe i produkcyjne.

Bridge Tooling

Oprzyrządowanie pomostowe jest używane w fazie pomiędzy prototypowaniem a oprzyrządowaniem produkcyjnym do produkcji średniej ilości części lub produktu. Jej celem jest dostarczenie komponentów do rozpoczęcia procesów montażowych w oczekiwaniu na oprzyrządowanie produkcyjne do produkcji masowej lub do przetestowania rynku.

Forma wykonana jest z łagodnej stali i posiada brakujące cechy, takie jak system chłodzenia, co obniża jej koszt w porównaniu z oprzyrządowaniem produkcyjnym.

Jakie są zalety i wady oprzyrządowania mostkowego?

Oprzyrządowanie mostkowe oferuje wiele zalet:

- Ekonomiczność: Koszt jest zmniejszony ze względu na materiał formy (stal miękka)

- Dokładne części: Formy mostkowe są dokładniejsze niż oprzyrządowanie prototypowe, co pozwoli na zmniejszenie braków.

- Szybka produkcja oprzyrządowania: Ponieważ w formie brakuje cech, a użyty materiał jest łagodny, oprzyrządowanie mostkowe może być produkowane szybciej niż oprzyrządowanie produkcyjne, co pomaga rozpocząć proces montażu w oczekiwaniu na produkcję oprzyrządowania produkcyjnego.

- Dobrze przystosowane do produkcji średnioseryjnej.

Ale są też pewne wady:

- Łagodny materiał: będzie się zużywał, jeśli formowane tworzywo sztuczne jest sztywne lub ma w sobie włókno szklane.

Jak to się robi?

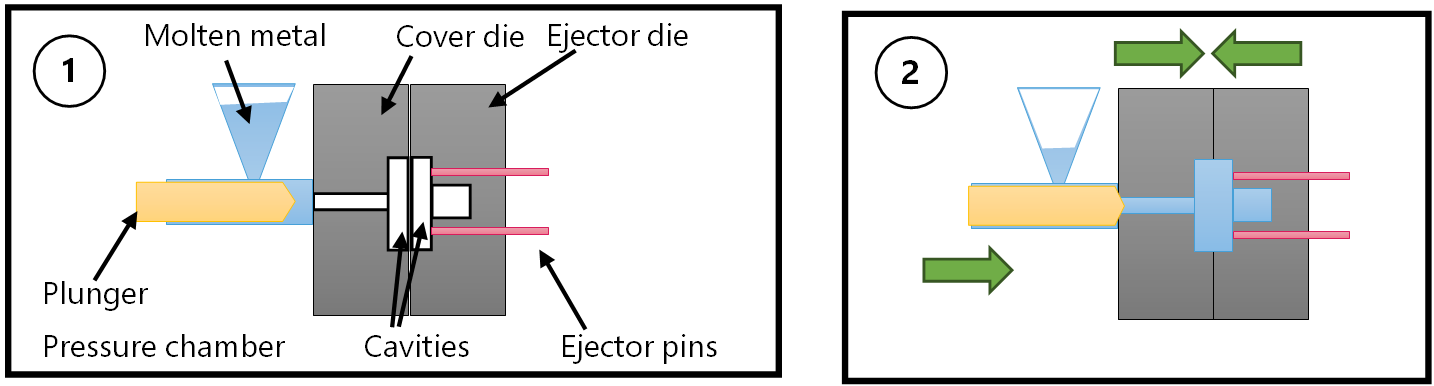

Formy do wtryskiwania mostów są wykonywane przez cztery etapy:

1. Uplastycznienie: Granulki tworzywa sztucznego są przenoszone z leja do formy za pomocą obracającego się ślimaka i roztopione za pomocą grzejników.

2. Wtrysk: Granulki tworzywa sztucznego są przenoszone z leja do formy za pomocą obrotowego ślimaka i moltowane za pomocą grzejników.zamknij, aż tworzywo sztuczne zestali się.

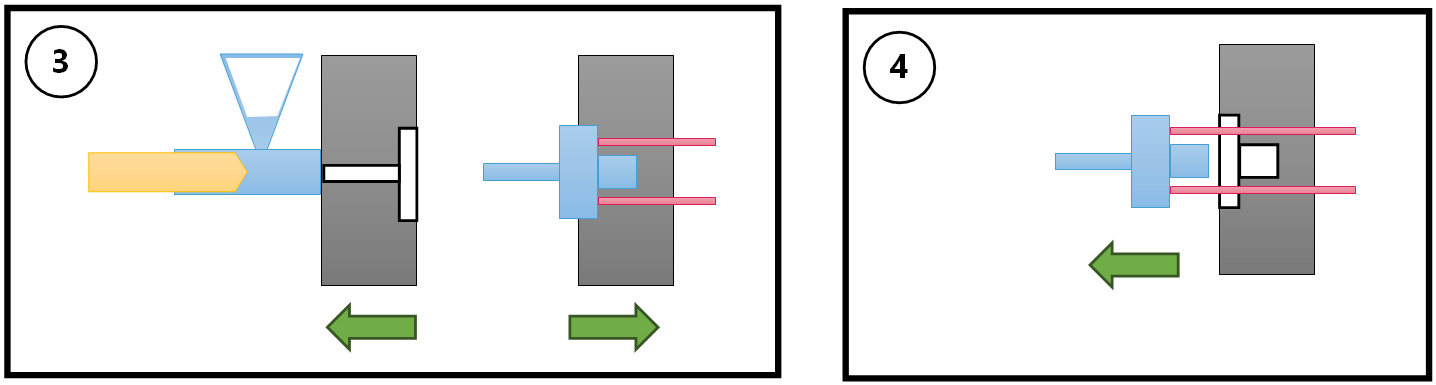

3. Chłodzenie: Po wstrzyknięciu, molted plastik zostanie schłodzony, aby stać się stałym za pomocą obwodu chłodzącego. Śruba będzie trzymać swoją pozycję, aby utrzymać ciśnienie wewnątrz formy.

4. Wyrzucanie: Po stopionym plastiku zestala się za pomocą obwodu chłodzącego, Die jest otwarty, a część jest wyrzucana przez kołki wypychacza. Śruby wycofują się, aby przygotować się do następnego wtrysku.

Prototype-3
Prototype- 4
Insert Molding

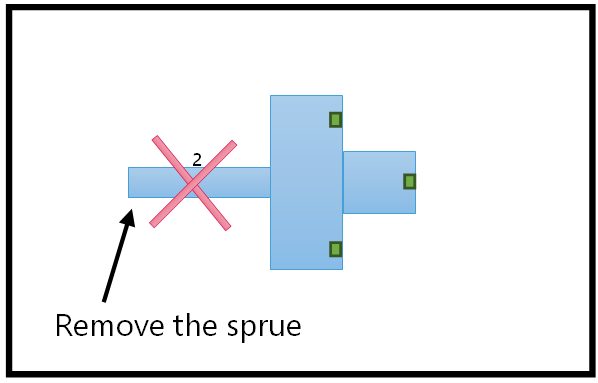

Uzyskanie w pełni funkcjonalnej części może wymagać dodatkowej obróbki dla cech, które nie mogą być wykonane w procesie oprzyrządowania Bridge, takich jak taping. Zaprojektowana część powinna być zgodna z wytycznymi projektowania oprzyrządowania Bridge.
