Wsparcie przy projektowaniu do formowania wtryskowego: idealna część od samego początku

Obudowa złącza wielostykowego, formowanie wtryskowe firmy Norck

Formowanie wtryskowe dzięki możliwości szybkiego i ekonomicznego wytwarzania złożonych części stanowi fundament produkcji. Pełne wykorzystanie potencjału tego procesu wymaga jednak przemyślanego podejścia do projektowania. Przeoczenia – funkcjonalne lub estetyczne – mogą prowadzić do kosztownych poprawek form, opóźnień w produkcji, a nawet do powstania produktu, który nie spełnia potrzeb rynku.

Właśnie dlatego wiedza z zakresu projektowania pod kątem wykonalności (DFM), dopasowana specjalnie do formowania wtryskowego, jest niezastąpiona. Norck to coś więcej niż dostawca usług produkcyjnych – współpracujemy z klientem od najwcześniejszych etapów koncepcyjnych, aby część była zoptymalizowana zarówno pod kątem produkcji, jak i długofalowego sukcesu.

Gdy projekt zderza się z formowaniem wtryskowym: najczęstsze wyzwania

Przyjrzyjmy się najczęstszym problemom projektowym, które mogą stać się przeszkodą na dalszych etapach:

  • Nierówna grubość ścianek: Niejednorodność prowadzi do naprężeń wewnętrznych, odkształceń, nieprzewidywalnego skurczu i widocznych wad wizualnych, takich jak zapadnięcia.

  • Podcięcia i złożona geometria: Formy radzą sobie ze skomplikowanymi kształtami, ale elementy takie jak podcięcia często wymagają kosztownych suwaków lub form wieloczęściowych, co znacznie zwiększa nakłady na oprzyrządowanie.

  • Niewystarczające pochylenia technologiczne: Części zaprojektowane bez odpowiednich pochyleń mogą pękać podczas wypychania z formy, powodując przestoje produkcyjne i potencjalnie uszkadzając zarówno część, jak i kosztowne oprzyrządowanie.

  • Niedopasowanie materiału: Wybór tworzywa, które wydaje się odpowiednie, bez uwzględnienia pełnego zakresu jego właściwości (wytrzymałości, elastyczności, odporności na temperaturę i chemikalia) może doprowadzić do poważnej awarii produktu już po wprowadzeniu go do użytku.

  • Rozmieszczenie wlewów i wypychaczy: Niewłaściwe położenie wlewów (miejsc, przez które stopiony materiał wpływa do formy) i wypychaczy (które wypychają część) może powodować widoczne skazy, osłabienia lub koncentrację naprężeń.

Uzyskaj wycenę

Norck: partner w proaktywnym wsparciu projektowym opartym na znajomości procesu

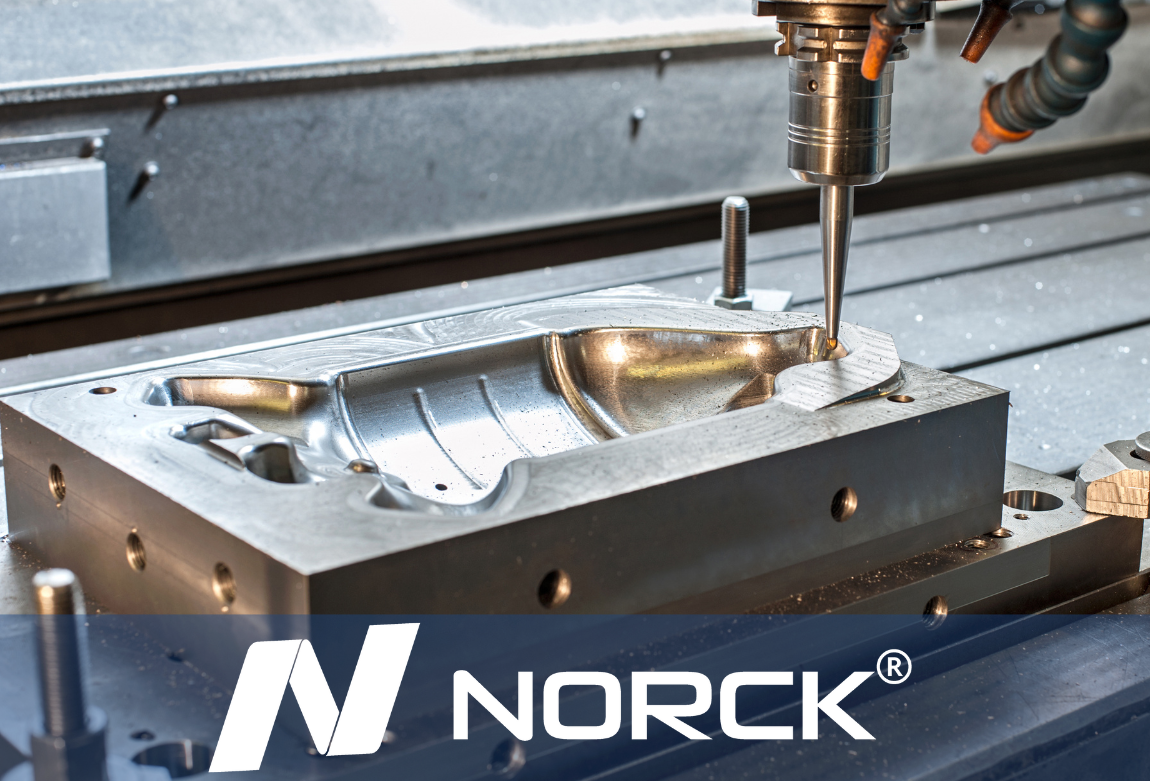

Dwugniazdowa forma wtryskowa, formy produkcyjne firmy Norck

Dogłębna znajomość formowania wtryskowego, którą nasi inżynierowie doskonalili w niezliczonych udanych projektach, pozwala nam proaktywnie wspierać rozwój produktu:

  • Wspólny przegląd projektu: Nie czekamy na gotowe modele. Wystarczy przesłać projekt na wczesnym etapie, a wskażemy potencjalne problemy i zaproponujemy alternatywne rozwiązania, które zapewnią możliwość formowania i właściwe parametry produktu.

  • Wsparcie symulacyjne: Zaawansowane oprogramowanie pozwala nam zamodelować wypełnianie gniazda formy stopionym tworzywem i przewidzieć problemy, takie jak niedolewy (niepełne wypełnienie), pułapki powietrzne, linie łączenia w widocznych miejscach czy zbyt długie drogi płynięcia, które mogą wpłynąć na integralność materiału.

  • Rekomendacje materiałowe: Pomagamy poruszać się w ogromnym świecie tworzyw sztucznych, aby wybrany materiał odpowiadał wymaganiom dotyczącym wytrzymałości mechanicznej, odporności na temperaturę i chemikalia, wykończenia powierzchni oraz specyficznym wymogom regulacyjnym danej branży.

  • Informacje zwrotne dotyczące wykonalności: Bazując na własnym doświadczeniu produkcyjnym, proponujemy zmiany konstrukcyjne, które skracają czas cyklu, upraszczają montaż i eliminują zbędne operacje dodatkowe, co bezpośrednio przekłada się na oszczędność czasu i kosztów.

  • Więcej niż DFM: Kompetencje Norck obejmują projektowanie form, produkcję i kontrolę jakości. Ta szeroka perspektywa pozwala nam proponować rozwiązania projektowe, które wspierają cały cykl życia produktu – od pierwszego wydania po długotrwały sukces rynkowy.

Realne wyniki: jak DFM zmienia projekty

  • Producent wyrobów medycznych: Wspólnie zoptymalizowaliśmy komponent diagnostyczny, aby wyeliminować zapadnięcia i uzyskać rygorystyczne tolerancje wymiarowe bez wpływu na jego funkcjonalność.

  • Innowacyjny producent produktów konsumenckich: Przeprojektowaliśmy obudowę zatrzaskową, aby ograniczyć różnice grubości ścianek. Poprawiło to estetykę, zmniejszyło straty materiału i skróciło czas cyklu formowania wtryskowego.

  • Specjalista w dziedzinie robotyki: Zmodyfikowaliśmy złożoną obudowę przekładni, zapewniając płynne wypychanie, przyspieszając produkcję, zapobiegając uszkodzeniom części i ograniczając zużycie formy.

Uzyskaj wycenę

Projektuj z pewnością, produkuj z łatwością

Korpus zaworu z tworzywa, formowanie wtryskowe firmy Norck

Współpraca z Norck w zakresie wsparcia przy projektowaniu do formowania wtryskowego zapewnia:

  • Krótszy czas wprowadzenia na rynek: Eliminację powtarzającego się cyklu prototypowania, wykrywania wad i poprawiania form, który powoduje opóźnienia.

  • Niższe koszty: Przemyślany projekt na starcie zapobiega kosztownym zmianom konstrukcyjnym na późniejszych etapach.

  • Części wysokiej jakości: Części, które bezbłędnie spełniają wymagania funkcjonalne i odpowiadają wizji estetycznej.

  • Niezawodną produkcję: Mniejsze ryzyko problemów jakościowych, które powodują zakłócenia, zwroty, a nawet szkodzą reputacji marki.

Uzyskaj pomoc ekspertów w projektowaniu do formowania wtryskowego

Nie pozwól, by przeoczenia projektowe zniweczyły projekt formowania wtryskowego. Prześlij model 3D i skontaktuj się z ekspertami Norck już dziś. Razem przygotujemy drogę do bezproblemowej produkcji w pełni funkcjonalnego wyrobu.
